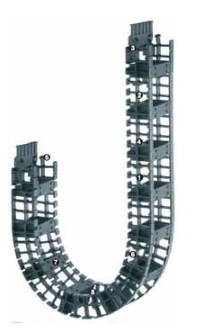

1. 一體式側板 2. 適合高加速度和高速度 3. 放置去應力束帶板的角架 4. 三件式設計 5. “根據要求”縮短 6. 可選支架、去應力等附件 7. 使用壽命可預測 8. 幾乎無多邊形效應 內寬Bi: 30 - 120 mm 彎曲半徑 R: 38毫米 節距：15mm/鏈節 = 67鏈節數/米(1005mm)
| 產品代號 : | |
| 內寬Bi [mm]: | 30405060708090100110120 |
| 彎曲半徑R [mm]: | 38 |
| 行距S [mm]: | |
| 固定端dM [mm]: | |
| 拖鏈長度** [mm]: | 720 |
| 鏈節數量 : | 48 |
| 外寬Ba [mm]: | 55 |
| H* [mm]: | 216 |
| D [mm]: | 111 |
| K [mm]: | 210 |
| Hi [mm]: | 29 |
| Ha [mm]: | 35 |
| 每鏈節重量 [g]: | 359.455 |
| 重量 [kg/m]: | 0.4 |
| * 實際安裝高度 HF = H + 40 mm (負載 2 kg/m)如果高度小于HF，請向易格斯咨詢。 | |
| **與鏈長相符計算長度免固定架 | |
A = 移動端，B = 固定端
分隔：15毫米
每米鏈節數：67鏈節/1005毫米
行程：S
拖鏈長度 = S/2 + K
Z = 橫桿距離（標準：每4個鏈節，根據要求可實現其他距離）
無支承長度取決于額外負載
X軸：無支承長度（米）FLB/FLG
Y軸額外負載（千克/米）
下限：行程S（米）
FLB = 帶準許凹陷的無支承
FLG = 上層平直的無支承
參考范例A：
額外負載 = 0.5 [千克/米]
無支承長度FLB = 1.2米
行程 = 2.4米
去應力梳狀板或去應力C型槽可被固定在最后一節橫桿上。
| | 去應力束帶板的可選外殼 |
| | 緊貼拖鏈 |
| | 最小化的外部寬度 |
| | 可在支承面上緊固拖鏈 |
| 位置 | 數量 | 產品代碼 | 描述 | 價格 | |||
|---|---|---|---|---|---|---|---|
| 1 | 1 |  T3.29.030.038.0 | T3.29系列拖鏈 | 長度 720 mm | |||
| 2 | 1 | T3.29.030.12PZ | 安裝架，帶束帶板的完整套件 |
